네이버 부스트캠프 Web30팀의 방해꾼은 못 말려 프로젝트를 클론하여 리팩토링하는 과정을 다룹니다.

개요

이 게임은 그림꾼이 제시어를 그림으로 그리고, 방해꾼은 그림 그리는 것을 방해하고, 구경꾼은 제시어를 맞추는 게임이다. 여기서 하나의 문제가 있었는데, 그림꾼은 제시어를 그냥 글자로 쓸 수 있다는 것이었다. 이렇게 된다면 구경꾼은 바로 정답을 맞출 수 있어 재미가 떨어질 것이며, 제시어를 못 맞추게 방해해야 하는 방해꾼이 불리할 것이다. 이 문제를 해결하기 위해 캔버스 위에 글자를 삭제하고 제시어와 연관된 글자를 작성했다면 패널티를 주도록 하자.

설계

이를 구현하기 위해선 AI의 도움이 필요하다. 네이버 부스트캠프에서 네이버 클라우드 플랫폼에서 사용할 수 있는 비용을 지원받았기 때문에 클로바 OCR과 클로바 OCR을 사용할 것이다. 둘은 각각 텍스트 인식, 제시어 유사도 검사에 사용된다. 이 기능의 전체적인 순서는 아래와 같다. 볼드체는 내가 담당한 부분이다.

서버에서 플레이어 별로 이미지 생성
클로바 OCR로 텍스트 인식
인식된 영역안에 모든 선 삭제
클로바 스튜디오 제시어와 유사도 검사
패널티를 줄 플레이어 식별
라운드가 종료되면 패널티

서버에서 캔버스로 이미지 생성

OCR을 하기 위해선 이미지가 있어야 한다. 우리는 이 이미지를 백엔드에서 만들기로 결정하였다. 굳이 클라이언트가 생성한 이미지를 쓰지 않고 서버에서 따로 만드는 이유는 아래와 같다.

클라이언트가 보내는 이미지는 신용할 수 없다.
글자를 쓴 플레이어를 식별하기 위해 각자가 그린 그림을 분리해야 한다.

캔버스 라이브러리 선택

백엔드에서 사용되는 Node.js는 웹과 달리 캔버스 API를 사용할 수 없으므로 라이브러리를 사용해야 한다. 캔버스 API와 유사한 후보군들을 정했다.

pureimage: 자바스크립트로만 이루어져 있기 때문에 네이티브 의존성이 없지만 아래 두 개의 라이브러리보다 느리다는 단점이 있다.
node-canvas(canvas): 카이로 엔진 기반으로 네이티브 의존성이 존재한다.
skia-canvas: 스키아 엔진 기반으로 네이티브 의존성이 존재한다.

pureimage는 네이티브 의존성이 없어 문제가 생길 일이 적으므로 첫째주에는 pureimage로 개발을 하였다. 이후에 skia-canvas와 node-canvas를 각각 사용해봤는데, 드로잉 속도는 거의 비슷하고 캔버스에서 jpeg로 데이터를 변환하는 과정이 skia-canvas가 이상하게 느려 node-canvas를 선택하였다.

이미지를 생성

한 라운드의 드로잉 시간이 끝나면 한 번에 그림을 그리고 JPEG 이미지로 추출한다. 그림은 총 4개를 생성해야 한다. 다 같이 그린 그림, 그림꾼1의 그림, 그림꾼2의 그림, 방해꾼의 그림. 그 이유는 글자를 어떤 플레이어가 썼는지 식별하기 위해서이다. 다 같이 그린 그림도 따로 생성하는 이유는 두명 이상의 플레이어가 합작하여 글자를 쓸 수도 있기 때문이다.

이미지 스프라이트로 비용 절감

위에서 총 4개의 이미지를 생성한다고 했다. 이렇게 되면 한 라운드에 OCR 비용이 12원(3원 * 4회)이 소모된다. 한 게임은 보통 5개의 라운드로 이루어져 있으므로 한 게임 당 60원이 소모된다. 만약에 이 게임이 유명해져서 하루에 1000 게임이 진행된다면 하루에 60000원이 소모되고, 한달에는 약 180만원이 소모된다. 이는 그렇게 작은 금액이 아니다.

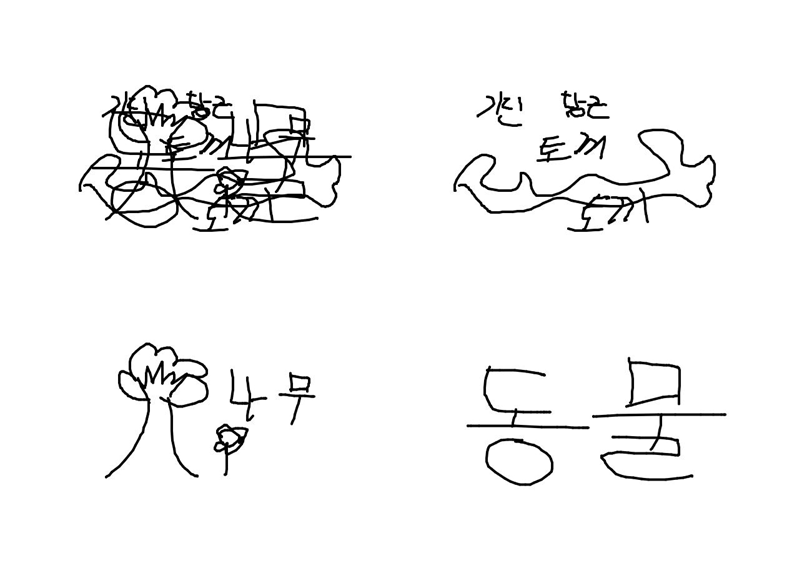

따라서 아래의 그림처럼 4개의 이미지를 합쳐 하나의 이미지 스프라이트로 만들었다. 이제 비용은 1/4로 줄었다. 덤으로 이미지의 크기가 커져 큰 글씨를 더 잘 인식할 수 있게 되었다. 이에 따라 로직은 살짝 복잡해졌는데 글자가 인식된 위치로 어떤 플레이어가 쓴 글자인지 식별해야 한다.

alt text

선 굵기 조절로 OCR 인식률 향상

이 게임은 선의 굵기를 선택하여 그림을 그릴 수 있다. 문제는 선이 두꺼운 경우 글자가 잘 인식이 안되는 것이었다. 따라서 가장 글자 인식이 잘되는 선 굵기를 찾으려고 한다. 아래는 굵기를 1, 2, 4, 8로 이미지를 생성해 보았고

alt text

결과는 굵기 1에서 인식률이 가장 좋았다.

굵기	기린	당근	토끼	동물	나무
1	기린	당근	토끼	동 물	나무
2	기린	당근	토끼	동원	나무
4	기인	당근	토끼	동물	나무
8	기신	참조	토끼	동물	남구

성능 최적화를 위해 이미지 크기 조절

캔버스를 JPEG로 변환하는 시간이 너무 오래 걸렸다. 이미지를 그리는데 드는 시간보다 약 20배가 오래 걸렸다. 이를 해결하기 위해 캔버스 크기를 줄여 최적화를 하려고 한다. 단, 크기가 줄었을 때 인식률이 너무 떨어지면 안된다.

pureimage를 기준으로 측정을 하였다. 캔버스를 축소하지 않았을 때는 326ms가 측정되었다. 0.75배, 0.5배, 0.25배 축소를 해보았으며 0.5배가 인식률이 떨어지지 않으면서 가장 축소율이 높았다.

alt text

캔버스에서 글자를 삭제하기

OCR API로 요청하는 부분은 다른 팀원분이 해주셨다. 이제 API 요청의 결과로 나온 텍스트 인식 영역에 존재하는 글자를 삭제해야 한다. 글자는 여러개의 직선으로 이루어져 있다. 이 직선들을 삭제하는 CRDT 메시지를 만들어 클라이언트에게 보내야 한다.

텍스트가 인식된 영역은 4개의 점으로 이루어진 사각형이다. 직선의 두 점이 모두 사각형 영역 안에 존재하는지 확인하면 된다. 나는 CCW(Counter Clock Wise) 알고리즘으로 볼록 다각형 내부에 점이 존재하는지 확인하는 방법을 사용했다. CCW는 벡터의 외적을 이용하는 방법으로 세 점이 시계 방향인지 시계 반대 방향인지 알 수 있다. 검사할 점과 다각형의 인접한 두점으로 CCW를 계산해 모두 시계 방향이거나 시계 반대 방향이면 점이 다각형 내부에 있는 것이다. 단 다각형은 내각의 크기가 180도 이하인 볼록 다각형이며, 다각형의 모든 점은 시계 또는 시계 반대 방향으로 정렬되어 있어야 한다.

const isPointInBoundary = (point: { x: number; y: number }, boundary: { x: number; y: number }[]) => {
    const C = this.applyScale(point);
    const crossList = boundary.map((A, index) => {
        const B = boundary[(index + 1) % boundary.length];
        return (B.x - A.x) * (C.y - A.y) - (B.y - A.y) * (C.x - A.x);
    });
    return crossList.every((cross) => cross >= 0) || crossList.every((cross) => cross <= 0);
};

삭제할 선들을 정했다면, 이제 클라이언트에게 선을 삭제하라고 메시지를 보내야 한다. CRDT를 사용하고 있으므로 이를 이용해야 한다. 여기서 CRDT 메시지의 종류는 두 가지가 있다. update와 sync이다. update는 하나의 변경 사항을 적용하는 것이다. sync는 다수의 변경 사항을 적용하는 것이다. 다수의 직선을 삭제해야 하므로 sync를 사용한다.

const resultMapState = lwwMap
    .getActiveStrokes()
    .filter(({ stroke, id }) =>
        newBoundaryList.some(({ boundary, playerId }) => {
            if (playerId !== lwwMapState[id].peerId && playerId !== this.SHARED_PLAYER_ID) return false;
            // 선의 점이 모두 경계 안에 있는지 확인
            return stroke.points.every((strokePoint) => isPointInBoundary(strokePoint, boundary));
        }),
    )
    .reduce((acc: MapState, { id, stroke }) => {
        acc[id] = { peerId: lwwMapState[id].peerId, timestamp: stroke.timestamp, value: stroke, isDeactivated: true };
        return acc;
    }, {});

return { type: CRDTMessageTypes.SYNC, state: resultMapState };

Playwright로 E2E 테스트

이 기능을 구현하면서 Playwright를 정말 잘 사용하였다. 이런 방법(Playwright와 CDP로 드로잉 성능 측정)으로 매번 동일한 동작 환경을 만들었다. 덕분에 빠르게 테스트를 할 수 있어서 개발 시간을 줄일 수 있었다.
